HOME 제품소개 농구대 천장수직/조하식 농구대

농구대-천장수직/조하식 농구대

OSB102BN-AT

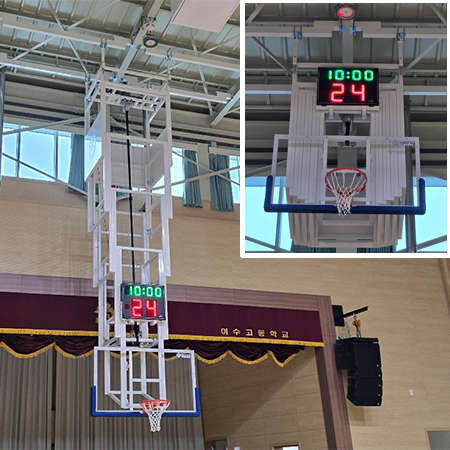

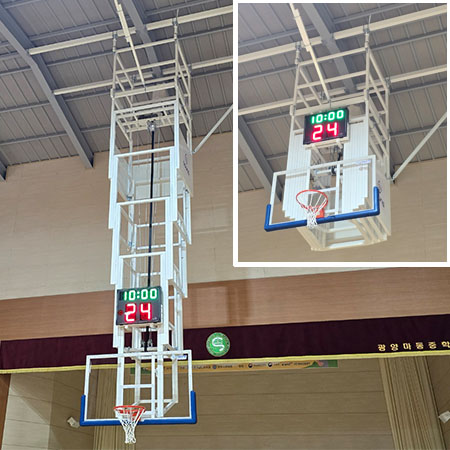

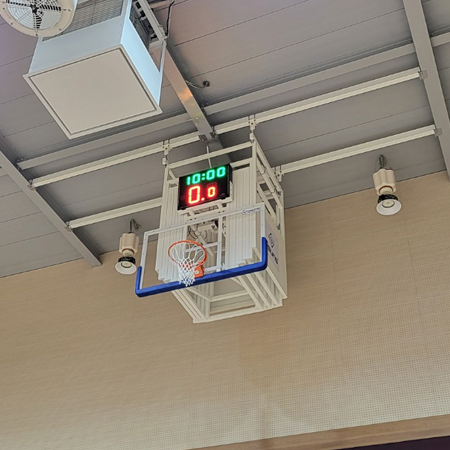

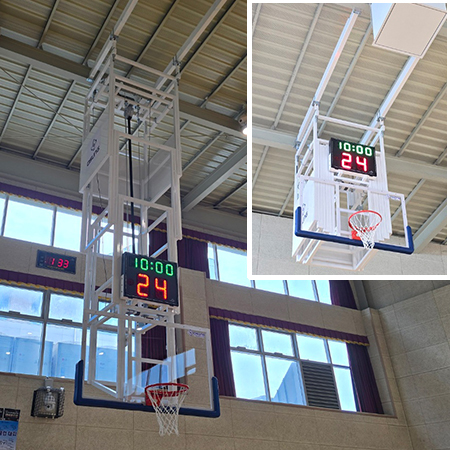

천장수직접철식농구대 [안전벨트형]

G2BS2B
사양서 인쇄
제    품     명 천장수직접철식농구대 [안전벨트형] 모     델     명 OSB102BN-AT
제  품  규  격 1800(L)×1050(W)×3050(H)mm 중             량
G2B식별번호
S2B물품번호		 24045323
202011271497849		 조달등록단가 ￦ 12,250,000 (대)
제  품  사  양 * 규 격
- 4단 천장높이 (지면~9500mm) : 1200mm(L)×1300mm(W)×3050mm(H:지면~농구림)
- 5단 천장높이 (지면~9500mm이상) : 1300mm(L)×1500mm(W)×3050mm(H:지면~농구림)

* 재 질
- 상부지지대 : KS D 규격품 125×75 PIPE 및 100×100 H빔 사용으로 흔들림을 최소화 하고
  안정감은 최대화 시킴
- 몸   체 : KS D 탄소강관+탄소각관 사용, 특수 PE판 40mm×44mm 부착
- 백보드 : KS D 탄소각관 사용, THK15mm 인장강도 1500KG 이상인 특수투명준생 아크릴 사용
- 농구림 : 경기용 농구림 사용
  (내경Ø45mm, S45C 환봉Ø20mm으로 제작, 고강도 특수저항 2중 압축 스프링 내장)
- 하단보호대 : 특수우레탄스폰지 (PU패드)를 사용하여 부상 위험을 최소화 시킴

* 제작 및 설치
- 제   작 : 현장실측 이후 천장구조물의 구조를 고려하여 설계&제작
- 설   치 : 천장구조물과 학생 및 선수들의 안전을 고려하여, 농구 정식규정에 맞춰서 시공
  (*필요시 보강대 시공-흔들림을 최소화 하고 안전성을 최대화 시킴)

* 도 장
- SHOT처리 후 고온 열처리 (200℃) 정전기 분체도장으로 내구성 우수

* 작 동
- 컨트롤 박스 및 무선리모콘 원터치버튼 작동에 의한 농구대 상ㆍ하강 수직전동접철구동방식
- 기어드모터로 와이어로프를 동작시켜 각각의 프레임을 수직으로 접철&수납되게 하는
  엘리베이터방식 (*리미트스위치 부착으로 안전성 높음)
- 2개의 로라와 와이어가 안전하고 균형있게 작동하며, 하강시 수평을 잡아주는 특수제작 스토퍼와
  무독성 및 윤활성이 있는 특수 PE판 사용으로 소음을 최소화 시킴

* 전 원
- 전원 : 삼상AC380V        - 연결선 : 2.5SQ-4         - 제어선 : 1.5SQ-9
- 모터 : 3/4마력, 0.55kw    - 감속기 : 150:1

* 특 징
- 24/30초 타이머(스코어보드기능 99점 표시)+잔여시간 표시기능 부착
- 안전벨트(낙하방지) 부착 : 농구대 작동중 충격의 여파로 탈락되지 않도록 더 안전하게
  한번 더 고정해줌
- 색상 선택 가능 : 백색, 청색, 녹색, 노랑색, 검정색, 적색
- 학교 및 관공서 로고(마크) 부착 가능 : 농구대 몸체 상단에 원하는 로고(마크) 삽입 가능
- 천장농구대 사용설명서 제공
사  후  관  리

및

제  품  인  증

- 납품 후 무상 A/S 보장기간 : 5년 (하자보수보증 증권발행)

- 납품 후 3년 간격으로 천장농구대 전문 안전점검 실시

- 문화체육관광부 우수체육용구 생산업체 지정품

- 한국건설생활환경시험연구원 Q마크 인증품
- ISO 9001 품질, 14001 환경영시스템 인증업체
- 생산물배상책임(PL)단체보험가입
● 발명특허 제 10-1829014 호
● 천장수직접철식농구대 지지구조검토확인 완료제품
