농구대-천장수직/조하식 농구대

OSB-103ABN-AT

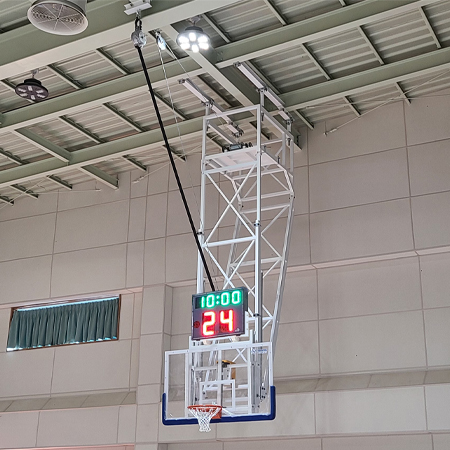

천장조하식농구대[전동/안전벨트형]

G2B
제    품     명 천장조하식농구대
[전동높이조절식+안전벨트형]
모     델     명 OSB-103ABN-AT
제  품  규  격   중             량
G2B식별번호 25081810조달등록단가 ₩ 15,000,000 (대)
제 품 사 양 *규 격
- (L)1200mm×(W)1300mm×(H)2600~3050mm(지면~농구림)

*재 질
- 상부지지대 : KS D 규격품 125×75 PIPE 및 100×100 H빔 사용으로 흔들림을 최소화 하고
  안정감은 최대화 시킴
- 몸   체 : KS D 탄소강관+탄소각관 사용, 특수 PE봉  Ø24 사용.
- 백보드 : KS D 탄소각관 사용, THK15mm 인장강도 1500KG 이상인 특수투명준생 아크릴 사용
- 농구림 : 경기용 농구림 사용
  (내경Ø45mm, S45C 환봉Ø20mm으로 제작, 고강도 특수저항 2중 압축 스프링 내장)
- 하단보호대 : 특수우레탄스폰지 (PU패드)를 사용하여 부상 위험을 최소화 시킴

*제작 및 설치
- 제   작 : 현장실측 이후 천장구조물의 구조를 고려하여 설계&제작
- 설   치 : 천장구조물과 학생 및 선수들의 안전을 고려하여, 농구 정식규정에 맞춰서 시공
             (*필요시 보강대 시공-흔들림을 최소화 하고 안전성을 최대화 시킴)

*도 장
- SHOT처리 후 고온 열처리 (200℃) 정전기 분체도장으로 내구성 우수

*작 동
- 컨트롤 박스 및 무선리모콘 원터치버튼 작동에 의한 농구대 상ㆍ하강 수직전동접철구동방식
- 기어드모터로 와이어로프를 동작시켜 각각의 프레임을
  X축 → Y축으로 하강(사용) or Y축→X축(수납) 이동되게 하는 회전방식
로라와 와이어가 안전하고 균형있게 작동하며, 무독성 및 윤활성이 있는 특수 PE봉 사용으로
  소음을 최소화 시킴


*전 원
- 전원 : 삼상AC380V        - 연결선 : 2.5SQ-4         - 제어선 : 1.5SQ-9
- 모터 : 3/4마력, 0.55kw        - 감속기 : 150:1

*특 징
- 백보드전동높이조절 기능부착 (2600mm~3050mm)
- 24/30초 타이머(스코어보드기능 99점 표시)+잔여시간 표시기능 부착
- 안전벨트(낙하방지) 부착 : 농구대 작동중 충격의 여파로 탈락되지 않도록 한번 더 안전하게
  고정해줌

- 색상 선택 가능 : 백색, 청색, 녹색, 노랑색, 검정색, 적색
- 천장농구대 사용설명서 (높이조절 설명) 제공
사  후  관  리



제  품  인  증

- 납품 후 무상 A/S 보장기간 : 5년 (하자보수보증 증권발행)

- 납품 후 3년 간격으로 천장농구대 전문 안전점검 실시

* 문화체육관광부 우수체육용구 샌산업체 지정품
* 한국건설생활환경시험연구원 Q마크 인증품
* ISO 9001 품질경영시스템 인증 제품
*14001 환경경영시스템 인증업체
* 벤처기업확인 등록 업체
* 생산물배상책임(PL)단체보험가입
